Фрезы для кукурузы: «Чемпионы по удалению стружки» в области обработки полостей

Фрезы для кукурузы: «Чемпионы по удалению стружки» в области обработки полостей

В мире обработки с ЧПУ выбор режущего инструмента часто определяет эффективность и успех процесса обработки. Когда приходится решать задачи, связанные с глубокими полостями, узкими пазами или удалением большого количества материала, существует один тип режущего инструмента, который неизменно выделяется как «фаворит» как программистов, так и операторов станков — фреза для кукурузы, также известная как фреза для кукурузы со сменными спиральными канавками или фреза для кукурузы с волнистыми канавками.

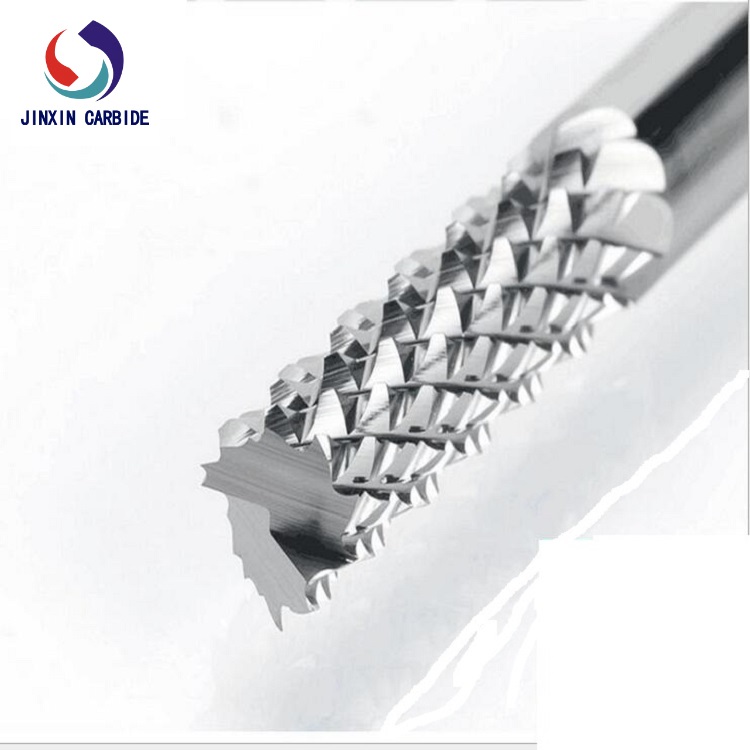

Как следует из названия, корпус этой фрезы имеет концентрические спирали режущих кромок, напоминающие форму кукурузного початка. Эта уникальная форма предназначена не только для эстетических целей, но и является блестящим примером инженерного дизайна. Сегодня мы подробно рассмотрим ключевые преимущества кукурузной фрезы.

1. Превосходный отвод стружки: решение для обработки глубоких карманов

Это особенность, которой кукурузная фреза гордится больше всего. При обработке глубоких карманов самой большой проблемой, с которой сталкиваются традиционные плоскодонные концевые фрезы, является «застревание стружки». Стружка скапливается в канавках и не может быть вовремя удалена; это не только царапает обработанную поверхность, но, в тяжелых случаях, может привести к сколам или даже поломке инструмента.

Фреза для кукурузы имеет сегментированную спиральную режущую кромку. Его канавки для стружки глубже и свободнее, чем у стандартных фрез. Что еще более важно, эта особая режущая кромка волнообразной формы создает осевое усилие во время резки, действуя как «конвейерная лента», непрерывно выталкивая стружку к выходу. При обработке глубоких канавок и полостей он эффективно предотвращает забивание стружки, обеспечивая плавный и безопасный процесс обработки.

2. Тяжелая обработка и высокие подачи: повышение эффективности

Фрезы для кукурузы обычно имеют конструкцию с вставками (где вставки установлены на корпусе фрезы); пластины обычно изготавливаются из твердого сплава (например, упомянутый ранее YG6X или пластины с покрытием), а корпус фрезы изготавливается из высокопрочной легированной стали.

Поскольку режущие кромки расположены волнистым прерывистым узором, каждая пластина входит в заготовку и выходит из нее сегментами во время резки. Такая конструкция значительно уменьшает длину режущей кромки, активно участвующей в процессе резания, тем самым существенно снижая сопротивление резанию (силу резания). При заданной мощности станка фрезы для кукурузы могут использовать большую глубину резания (Ap) и более высокие скорости подачи (F), что делает их особенно подходящими для удаления большого количества материала на этапе черновой обработки форм и позволяет значительно сократить циклы обработки.

3. Превосходное рассеивание тепла, продлевающее срок службы инструмента.

Хотя может показаться, что прерывистое резание подвергает инструмент ударам, фрезы для кукурузы именно в этом и заключаются их преимущества. После каждого резания наступает «время простоя», во время которого режущая кромка находится на расстоянии от заготовки, что позволяет ей вступить в контакт с охлаждающей жидкостью (или охладиться воздухом), тем самым быстро рассеивая тепло.

Этот цикл «резка-охлаждение-резка» эффективно предотвращает накопление тепла на режущей кромке, вызванное длительным непрерывным трением, снижает термический износ и, таким образом, продлевает срок службы инструмента.

4. Высокая экономическая эффективность: замените вставку, а не инструмент.

По сравнению с твердосплавными фрезами фрезы для кукурузы обычно имеют модульную или сменную конструкцию. Если конкретная режущая кромка изнашивается или повреждается, необходимо заменить только соответствующую пластину, без необходимости ломать весь дорогостоящий корпус инструмента. Кроме того, большинство пластин имеют несколько режущих кромок (например, четырехугольные); как только вставка затупится, ее можно повернуть на другой угол и продолжить использование. Эта функция «замена пластины, а не фрезы» значительно сокращает запасы инструментов и затраты на закупки в компании.

5. Плавная резка и высокая виброустойчивость.

Фрезы для кукурузы обычно имеют большой угол спирали, а их режущие кромки расположены переплетённо. Это обеспечивает более равномерное распределение сил резания в окружном направлении, избегая ощущения удара, свойственного обычным фрезам, которые «прорезают насквозь за один проход». При обработке тонких заготовок или в условиях большого вылета кукурузные фрезы часто демонстрируют превосходную вибростойкость по сравнению со стандартными концевыми фрезами той же спецификации, что приводит к лучшему качеству поверхности (хотя это грубая обработка, чрезмерная вибрация все равно может повлиять на точность).

Типичные области применения концевой фрезы с кукурузными зубьями:

Изготовление пресс-форм: черновая обработка больших литьевых форм и форм для литья под давлением.

Аэрокосмическое производство: черновая обработка конструктивных элементов из алюминиевых или титановых сплавов.

Общее машиностроение: обработка глубоких канавок, ступенчатых поверхностей и удаление большого количества припуска.

Рекомендации по использованию:

Избегайте чрезмерно высоких скоростей вращения: поскольку биение наружного диаметра у них немного больше, чем у цельных фрез, и они в основном используются для черновой обработки, линейная скорость (Vc) обычно устанавливается немного ниже, чем у фрез для чистовой обработки.

Адекватное охлаждение: хотя теплоотвод хороший, во время интенсивной резки необходимо обеспечить достаточный запас охлаждающей жидкости, чтобы смыть стружку и способствовать охлаждению.

Избегайте чистовых операций: фрезы для кукурузы в основном используются для черновой обработки; поверхности, которые они производят, сохраняют волнистую текстуру, что необходимо учитывать при последующих получистовых и чистовых операциях.

Кукурузные фрезы подобны «бульдозерам» в области металлообработки; их основной целью является не чистовая обработка поверхности, а, скорее, благодаря их замечательному «аппетиту» (большая глубина резания) и эффективной «переваривающей способности» (быстрое удаление стружки), они доминируют на этапе черновой обработки. Если у вас возникли проблемы со снятием стружки при обработке глубоких карманов или если черновая обработка кажется вам слишком трудоемкой, почему бы не попробовать этот «Corn Warrior»? Это может вас просто удивить.
